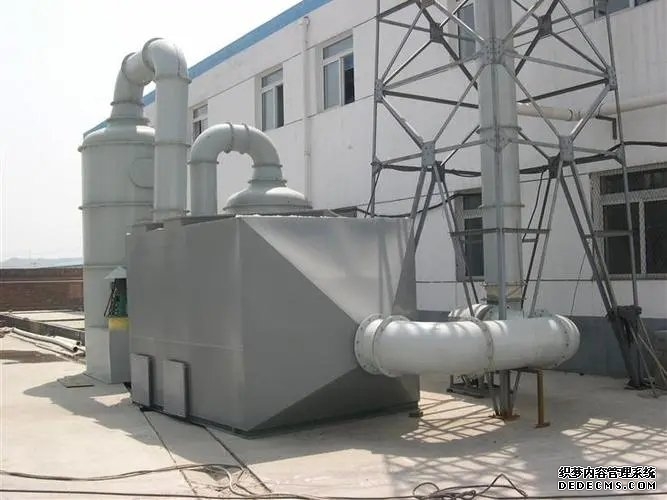

活性炭吸附箱機械加工和沖壓加工的要求






在工業生產中，活性炭吸附箱的加工對于其性能和質量起著至關重要的作用。其中，機械加工和沖壓加工是兩個關鍵環節，各自有著嚴格的要求。



一、機械加工要求



（1）尺寸精度：活性炭吸附箱的各個零部件在機械加工過程中，必須嚴格控制尺寸精度。例如，箱體的長、寬、高尺寸誤差應控制在極小范圍內，一般公差等級需達到 IT8 - IT10 級標準。這是因?yàn)榫珳?zhǔn)的尺寸能夠確保箱體與其他配套設備完美適配，保證整個吸附系統的密封性和穩定性。如果尺寸偏差過***，可能導致活性炭吸附箱在安裝后出現縫隙，使未經處理的氣體泄漏，降低吸附效率，甚至影響周邊環境安全。



（2）表面粗糙度：對于活性炭吸附箱內部的接觸表面，其表面粗糙度 Ra 值一般應控制在 3.2 - 6.3μm。較低的表面粗糙度有助于減少氣體流動時的阻力，使氣體能夠更順暢地通過吸附層，提高吸附效果。同時，光滑的表面也便于清潔和維護，防止雜質堆積影響活性炭的性能。而對于外部非關鍵表面，粗糙度要求可適當放寬至 Ra 12.5μm，以平衡外觀與成本。



（3）形位公差：形狀和位置公差同樣不容忽視。平面度公差一般應控制在 0.1 - 0.3mm/m²，以確保箱體表面的平整，避免因表面不平導致活性炭分布不均或局部壓力過***。同軸度公差對于有裝配要求的孔軸配合部位，如進出口管道與箱體的連接處，應控制在φ0.05 - φ0.1mm，保證連接的準確性和密封性，防止氣體泄漏。垂直度公差在箱體側面與底面的連接處，一般要求在 0.1 - 0.2mm/100mm，以保證箱體結構的穩定性，使其在運行過程中不會因受力不均而發生變形。



（4）材料去除率控制：在機械加工過程中，要合理控制材料去除率。一方面，過度的材料去除會削弱箱體的結構強度，增加生產成本；另一方面，去除量不足則無法滿足尺寸精度和表面質量要求。一般來說，粗加工時材料去除率可控制在 30% - 50%，精加工時去除率應降至 5% - 10%。通過合理的加工工藝規劃，如選擇合適的刀具、切削參數和加工路徑，實現高效的材料去除，同時保證加工質量。

二、沖壓加工要求



（1）模具精度：沖壓加工所使用的模具精度直接決定了沖壓件的質量。模具的尺寸精度一般應比活性炭吸附箱沖壓件的精度高 1 - 2 個公差等級。例如，若沖壓件的尺寸公差要求為 IT10 級，那么模具的精度應達到 IT8 - IT9 級。模具的表面粗糙度也應***于沖壓件，通常 Ra 值在 0.8 - 1.6μm，以保證沖壓件表面的光潔度，減少后續加工工序。此外，模具的硬度和耐磨性要足夠高，以保證在***批量生產過程中模具的使用壽命，一般模具材料的硬度應在 HRC58 - HRC62 之間。



（2）沖壓工藝參數：沖壓過程中的工藝參數對產品質量有著重要影響。沖裁間隙一般取材料厚度的 5% - 10%，合適的間隙能夠保證沖裁件的斷面質量，減少毛刺的產生。彎曲半徑應根據材料的力學性能和厚度來確定，一般為材料厚度的 1 - 3 倍，以避免材料在彎曲過程中出現裂紋。拉深系數控制在 0.5 - 0.8 之間，防止拉深過程中材料失穩起皺。同時，沖壓速度不宜過高，一般在 20 - 50 次/分鐘，以保證沖壓過程的穩定性，減少對模具和設備的沖擊力。



（3）材料成型性能：所選用的材料應具有******的成型性能，以滿足活性炭吸附箱沖壓件的形狀復雜程度要求。材料的屈強比應小于 0.7，延伸率***于 20%，這樣在沖壓過程中材料能夠更***地發生塑性變形，不易出現破裂現象。例如，常用的冷軋鋼板 SPCC 就具有較***的成型性能，能夠滿足***多數活性炭吸附箱沖壓件的加工要求。同時，材料的厚度均勻性也很重要，厚度偏差應控制在±5%以?xún)?nèi)，以保證沖壓件的質量和一致性。



（4）沖壓件質量檢測：對沖壓加工后的零件進行嚴格的質量檢測是必不可少的環節。檢測內容包括尺寸精度、形狀精度、表面質量等。尺寸精度采用卡尺、千分尺等量具進行測量，確保符合設計要求。形狀精度通過檢具或三坐標測量?jī)x進行檢測，如對于彎曲件的直線度、平面度等指標進行測量。表面質量檢查主要查看是否有劃痕、麻點、毛刺等缺陷，對于輕微缺陷可通過打磨等方法修復，嚴重缺陷則需報廢處理。只有經過嚴格檢測合格的沖壓件才能進入下一道工序，保證活性炭吸附箱的整體質量。
